کیت جدید AVnet شامل (System-on-Module (SoM به نام XRF8 و نرم افزار ™Avalon می باشد که با استفاده از Xilinx ZynqUltraScale + RFSoC Gen3 برای سیستم های RF مستقر که نیازمند فوت پرینت کوچک، اتصال سریال با سرعت بالا و پردازش real time دارند مناسب است.
این SoM قابلیت تبدیل مستقیم سیگنال های RF با پهنای باند 6 گیگاهرتز را دارد. این کیت جدید می تواند با 8 کانال RF-ADC با 6 گیگا نمونه در ثانیه (GSPS) تبدیل انجام دهد و شکل موج های پیچیده (I/Q) را از طریق 8 کانال RF-DAC با 10 گیگا نمونه در ثانیه تولید کند.
پردازش باند پایه و رابط شبکه با Xilinx UltraScale + RFSoC انجام می شود به همراه پردازش زیر سیستمی Arm® Cortex®-A53. علاوه بر این، پریفرال استاندارد مانند USB، اترنت و سریال UART نیز در آن گنجانده شده است.
کاربران می توانند XRF8 را با مجموعه XRF8 Carrier Card و نرم افزار Avalon برای اثبات مفهوم (proof-of-concept) و توسعه برنامه آغاز کنند. سپس سیستم خود را با همان ماژول XRF8 مستقر کنند که برای اثبات مفهوم استفاده کرده بودند.
ماژول به همراه Carrier Card با استفاده از RF و تکنیک های طراحی یکپارچگی سیگنال، اتصال سریع را در پلتفرم فراهم می کند. این امر معماران و طراحان سیستم را قادر می سازد تا نسل بعدی برنامه های RF را توسعه دهند با اطمینان از XRF8 که عملکرد مورد نیاز سیستم را ارائه می دهد.
کاربردها:
- Phased array radar
- 5G massive MIMO
- Hybrid beamforming
- Signal detection and jamming
- Medical imaging
- Multi-channel RF instrumentation
امکانات:
Xilinx Zynq UltraScale+ Gen3 ZU47DR RFSoC
- 8x ADCs, 14-bit up to 5.0 GSPS
- 8x DACs, 14-bit up to 10 GSPS
- Quad-core Arm® Cortex®-A53 processing subsystem
- 1 GbE, PCIe Gen1/2, SATA, USB2/3
- UltraScale+ programmable logic
High-speed data transfer
- 8x 28Gbps serial links for supporting 10/25/100 GbE and Xilinx Aurora
- Quad Mesh™ firmware interface streams data with four peers concurrently, facilitating
tiling in high performance real-time systems
Clocks & synchronization
- Ultra-low jitter programmable sampling clocks
- External or onboard programmable TCXO reference clock
- Phase coherent synchronous sampling across all converters & multiple boards
Memory
- 4GB DDR4 @ Programmable Logic
- 4GB DDR4 @ Processor Subsystem
- 32GB eMMC persistent storage
- 128MB QSPI boot storage
System
- 4” x 5” footprint
- 5.5V to 16V input
- Temperature monitor
- Industrial temperature rated
- Air and conduction cooling options

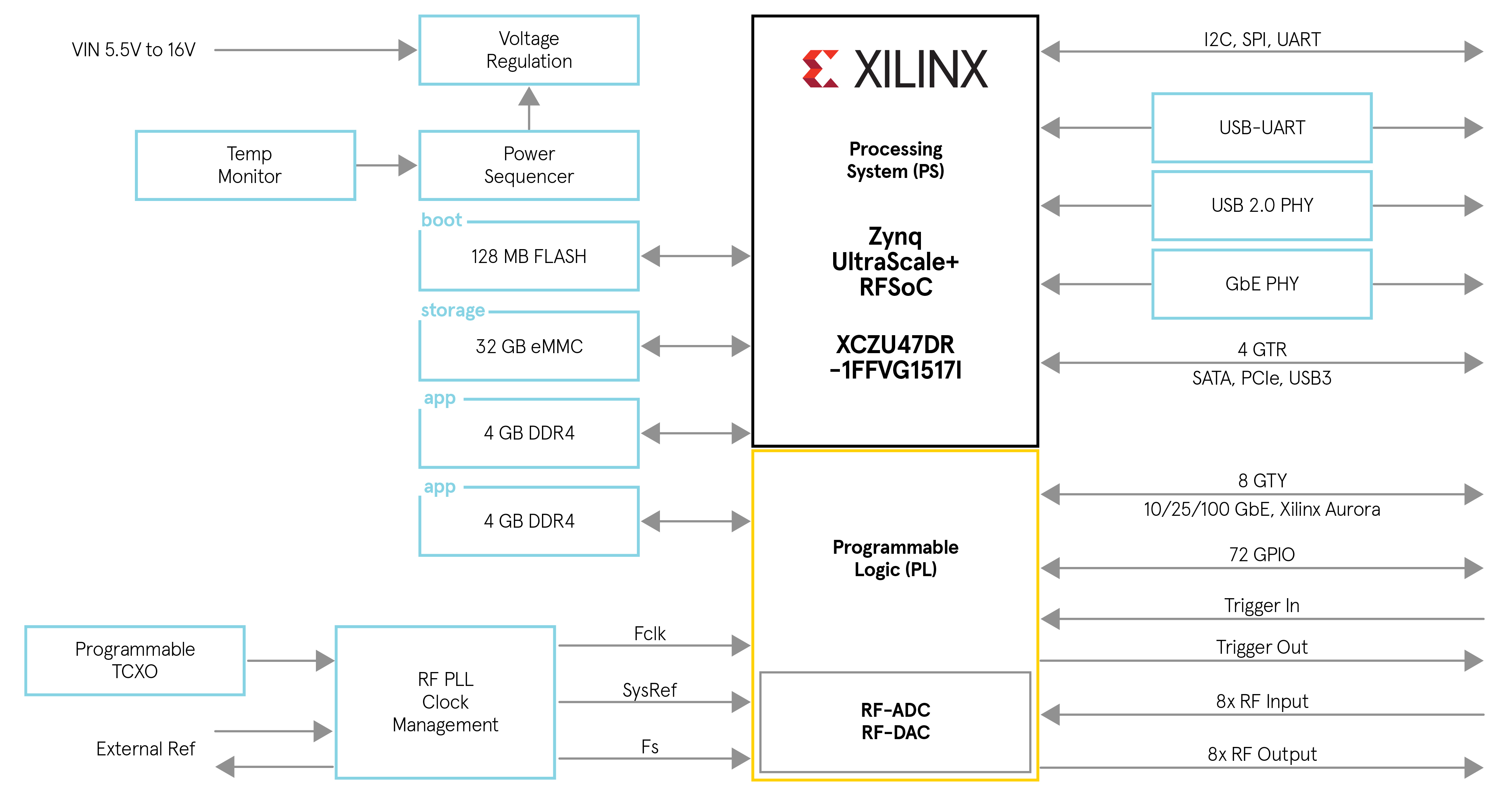

بلوک دیگرام:
![]()
منبع: https://www.avnet.com/wps/portal/us/products/avnet-boards/avnet-board-families/xrf-soms/xrf8-gen3-som
https://www.avnet.com/wps/wcm/connect/onesite/03497f5b-5556-4944-9128-297d5275ed37/5419-pb-aes-xrf8-zu47-g-V1-v6b-web.pdf?MOD=AJPERES&CACHEID=ROOTWORKSPACE.Z18_NA5A1I41L0ICD0ABNDMDDG0000-03497f5b-5556-4944-9128-297d5275ed37-nzTOsK6&utm_source=everythingRF
